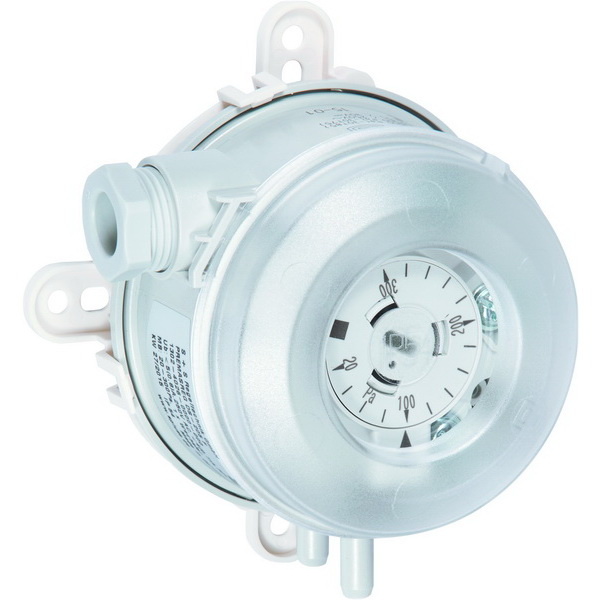

DS-205 F 20...300Pa Διαφορικός διακόπτης πίεσης για αέρα με σετ σωλήνων ASD-06

S+S Αρ. αναφοράς 1302-4026-0000-000
EAN 4 251325 615431

Ζητήστε προσφορά

Το "*" υποδεικνύει υποχρεωτικά πεδία

Ο μηχανικός διακόπτης διαφορικής πίεσης/επιτηρητής διαφορικής πίεσης PREMASREG~ DS2 με πλαστική βάση τοποθέτησης είναι κατάλληλος για την παρακολούθηση των υπερ-, υπο- και διαφορικών πιέσεων του αέρα, των αερίων μη επιθετικών, μη εύφλεκτων μέσων σε αεραγωγούς, συσκευές εργασίας και εξαερισμού. Για την παρακολούθηση της ροής σε ηλεκτρικά θερμαντικά στοιχεία, καθώς και για την ανίχνευση θραύσης κορδονιών, την παρακολούθηση φίλτρων και την προστασία από σφάλματα πίεσης αέρα, για την παρακολούθηση ανεμιστήρων, ρυθμιστών αέρα ή ως ελεγκτής οριακών τιμών. Η ρύθμιση των σημείων μεταγωγής γίνεται με την εσωτερική κλίμακα ρύθμισης. Οι διακόπτες είναι εργοστασιακά ρυθμισμένοι. Ο διακόπτης διαφορικής πίεσης PREMASREG~ DS2 περιλαμβάνει το σετ σύνδεσης ASD-06 (σωλήνας σύνδεσης 2 m, δύο θηλές σύνδεσης, βίδες).

Μέγιστη πίεση	5000 Pa (50 mbar)
Εύρος πίεσης	υψηλή ακρίβεια ρύθμισης λόγω της ατομικής κλίμακας που χαράσσεται με λέιζερ για κάθε διακόπτη
Εύρος πίεσης (ρυθμιζόμενο)	20... 300 Pa (0,2...3,0 mbar)
Ικανότητα μεταγωγής (φορτίο επαφής)	5 (0,8) A, 250 V AC 4 (0,7) A, 30 V DC
Επικοινωνία	μονοπολική επαφή εναλλαγής χωρίς δυναμικό, επαφή πολλαπλών στρώσεων, επιχρυσωμένη (συμβατή με DDC)
Θερμοκρασία μέσου	-30 ...+85 °C
Διαφορά λειτουργίας περίπου.	0,1 mbar ± 15 %
Σύνδεση πίεσης	P1 (+) για υψηλότερη πίεση P2 (-) για χαμηλότερη πίεση Ø 6,2 mm (θηλές)
Ηλεκτρική σύνδεση	0,14 - 1,5 mm2, μέσω βιδών ακροδεκτών στην πλακέτα κυκλώματος
Στέγαση	βάση: υλικό PC (10 % GF), χρώμα ανοιχτό γκρι (παρόμοιο με το RAL 7035), καπάκι με κούμπωμα: υλικό PC, διαφανές, στυπιοθλίπτης καλωδίων PG 11 με ανακούφιση τάσης
Μεμβράνη	σιλικόνη, LSR (Liquid Silicon Rubber, μετριάζεται στους +200 °C, δεν εκπνέει, δεν περιέχει LABS, καμία εκπομπή ουσιών που αναστέλλουν την πρόσφυση βερνικιών), μακροχρόνια σταθερότητα των σημείων μεταγωγής λόγω μεμβρανών με τραπεζοειδή σφαιρίδια
Υγρασία	< 90 % r. H., αέρας χωρίς καθίζηση
Τοποθέτηση	με δακτύλιο βάσης 4 οπών, πλαστικό (περιλαμβάνεται στο πεδίο εφαρμογής της παράδοσης), συνιστώμενη θέση τοποθέτησης: κάθετη (συνδέσεις πίεσης προς τα κάτω) - εργοστασιακή ρύθμιση, οριζόντια (καπάκι πάνω/κάτω)
Κατηγορία προστασίας	II (σύμφωνα με το EN 60 730)
Τύπος προστασίας	IP 54 με άνω κάλυμμα (σύμφωνα με το EN 60529)
Πρότυπα	Συμμόρφωση CE, Οδηγία χαμηλής τάσης 2014/35/ΕΕ
Δοκιμές	DVGW (σύμφωνα με το DIN 1854), VDE 0630, EN 61058, οδηγία για τις συσκευές αερίου 2009/142/ΕΕ, CE 0085 A P 0918
Λειτουργία	Η επαφή 1 - 2 διακόπτεται όταν η πίεση/διαφορική πίεση ανεβαίνει στην προκαθορισμένη τιμή. Η επαφή 1 - 3 κλείνει όταν η πίεση/διαφορική πίεση και μπορεί να χρησιμοποιηθεί ως επαφή σήματος.
