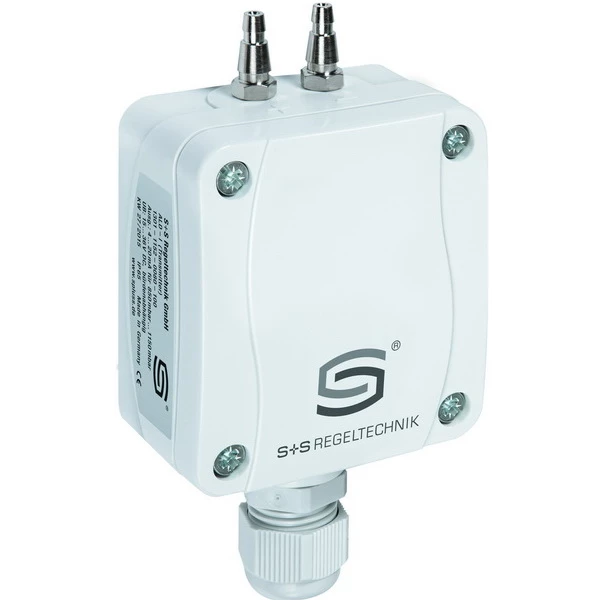

Οι βαθμονομούμενοι αισθητήρες πίεσης PREMASGARD~ 1115 με οκτώ εναλλασσόμενες περιοχές μέτρησης και προαιρετική οθόνη, χρησιμεύουν για τη μέτρηση υπερ-, υπο- ή διαφορικής πίεσης στον αέρα. Το πι~ζοαντιστατικό στοιχείο μέτρησης είναι αντισταθμισμένο ως προς τη θερμοκρασία και εγγυάται υψηλή αξιοπιστία και ακρίβεια. Ο πομπός πίεσης διαθέτει ένα μπουτόν για χειροκίνητο μηδενισμό και ρυθμιζόμενο offset. Χρησιμοποιείται, μεταξύ άλλων, σε καθαρούς χώρους, ιατρική, και τεχνολογία φίλτρων, αεραγωγούς, θαλάμους ψεκασμού και εμπορικές κουζίνες, για την παρακολούθηση φίλτρων και τη μέτρηση πλήρους κλίμακας ή για τον έλεγχο μετατροπέων συχνότητας. Το μέσο μέτρησης είναι αέρας (χωρίς συμπύκνωση) ή αέρια, μη επιθετικά, μη εύφλεκτα μέσα. Ο αισθητήρας διαφορικής πίεσης περιλαμβάνει σετ σύνδεσης ASD-06 (σωλήνας σύνδεσης 2 m, δύο θηλές σύνδεσης πίεσης, βίδες).
| Τροφοδοσία τάσης | 15...36 V DC ανάλογα με την αντίσταση λειτουργίας, υπολειπόμενη κυμάτωση σταθεροποιημένη ± 0,3 V |
|---|---|
| Κατανάλωση ενέργειας | < 1 W στα 24 V DC- < 2 VA στα 24 V AC |
| Αντίσταση εργασίας | Ra (ohm) = (Ub -14 V)/0,02 A για την παραλλαγή I |
| Έξοδος | 4...20 mA |
| Σήμα εξόδου | 4...20 mA |
| Λειτουργία μέτρησης | Διαφορική πίεση, ροή όγκου (σήμα εξόδου τετραγωνικής ρίζας) |
| Εύρη μέτρησης | εναλλαγή πολλαπλών περιοχών με 8 εναλλασσόμενες περιοχές μέτρησης |
| Θερμοκρασία μέσου | -20...+50°C |
| Σύνδεση πίεσης | 4/6 x 11 mm (σωλήνες Ø = 4/6 mm), μεταλλικά ακροφύσια σύνδεσης πίεσης |
| Τύπος πίεσης | διαφορική πίεση |
| Ακρίβεια | (5000 Pa): ± τυπικά 50 Pa σε σύγκριση με τη βαθμονομημένη συσκευή αναφοράς |
| Μετατόπιση σημείου μηδέν | ± 5 % της τελικής τιμής |
| Πάνω ⁄ κάτω από την πίεση | Μέγιστο 5 x εύρος πίεσης |
| Μεσαίο | καθαρό αέρα και μη επιθετικά, μη εύφλεκτα αέρια |
| Φιλτράρισμα σήματος | εναλλασσόμενο 1 s/ 10 s |
| Ηλεκτρική σύνδεση | Σύνδεση 2 ή 3 καλωδίων 0,14 - 1,5 mm² μέσω βιδών ακροδεκτών |
| Σύνδεση καλωδίου | στυπιοθλίπτης καλωδίων, πλαστικό (M 16 x 1,5, με ανακούφιση από την τάση, ανταλλάξιμο, μέγιστη εσωτερική διάμετρος 10,4 mm) ή Σύνδεσμος M12 σύμφωνα με το DIN EN 61076-2-101 (προαιρετικά κατόπιν αιτήματος) |
| Στέγαση | πλαστικό, σταθεροποιημένο με υπεριώδη ακτινοβολία, υλικό πολυαμίδιο, 30 % ενισχυμένο με υαλοπίνακα, με βίδες ταχείας ασφάλισης (αυλακωτή/ Phillips head - συνδυασμός), χρώμα λευκό κυκλοφορίας (παρόμοιο με το RAL 9016) |
| Διαστάσεις περιβλήματος | 72 x 64 x 37,8 mm (Tyr 1) |
| Στυπιοθλίπτης καλωδίων | M 16 x 1,5, συμπεριλαμβανομένης της ανακούφισης τάσης, ανταλλάξιμο, Μέγιστη εσωτερική διάμετρος 10,4 mm |
| Μακροπρόθεσμη σταθερότητα | ± 1 %/ έτος |
| Υστέρηση | 0.3 % της τελικής αξίας |
| Μέρη που έρχονται σε επαφή με τα μέσα | ms, Ni, Nylon, PU, Si, PVC με πλαστικοποιητές |
| Τιμές ολίσθησης θερμοκρασίας | ± 0,1 % της τελικής τιμής/ °C |
| Γραμμικότητα | < ± 1 % της τελικής τιμής |
| Υγρασία αέρα | < 95 % r. H., αέρας χωρίς καθίζηση |
| Κατηγορία προστασίας | III (σύμφωνα με το EN 60 730) |
| Τύπος προστασίας | IP 65 (σύμφωνα με το πρότυπο EN 60 529) |
| Πρότυπα | Συμμόρφωση CE, ηλεκτρομαγνητική συμβατότητα σύμφωνα με το πρότυπο EN 61326, σύμφωνα με την οδηγία EMC 2014/30/ΕΕ |
