VariAS-blokker Flens x flens

AS-Schneider VariAS-Blocks er utviklet for å erstatte konvensjonelle installasjoner med flere ventiler, og er tett koblet til prosessrørflensen for å koble prosessen til instrumenter. Den primære isolasjonsventilen må være av prosessdesign. Primær- og sekundæravstengningsventilen er som standard kuleventiler med flytende kule, mens avluftningsventilen kan leveres som nåleventil med skrudd deksel eller kuleventil med 3-veis T-portkule. Prosess- og instrumenttilkoblinger leveres som standard med flenstilkoblinger i henhold til ASME B 16.5.

VariAS-blokkene er tilgjengelige i utførelsene Single Block & Bleed eller Double Block & Bleed. VariAS-blokkene er tilgjengelige med borestørrelse 10, 14 og 20 mm.

Delenr.: DB4-NNBNNB-SE

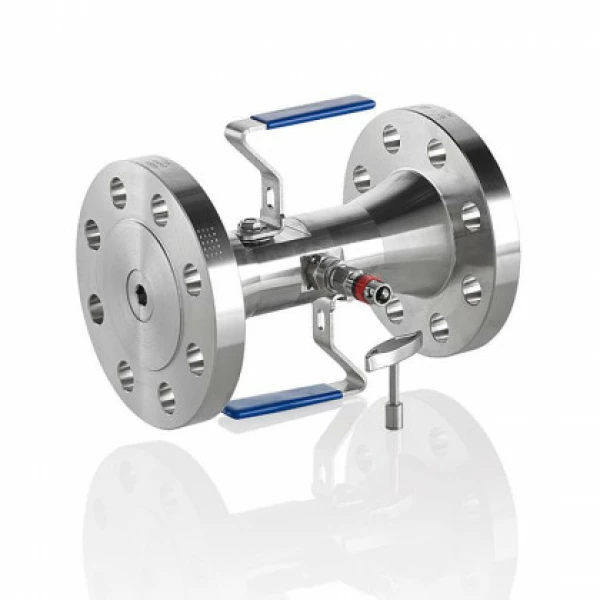

DB VariAS-Block, Double Block & Bleed-typer
4 Pakning og kroppstetninger / kulesete: grafitt / PEEK
–
NN ASME-flensstørrelse: 2″, RF
B ASME-flens klasse: 300
NN ASME-flensstørrelse: 2″, RF
B ASME-flens klasse: 300
–
S Materiale: 1.4401 / 1.4404 / 316 / 316L
E Ventilasjonstilkobling: 1/2 NPT hunn
