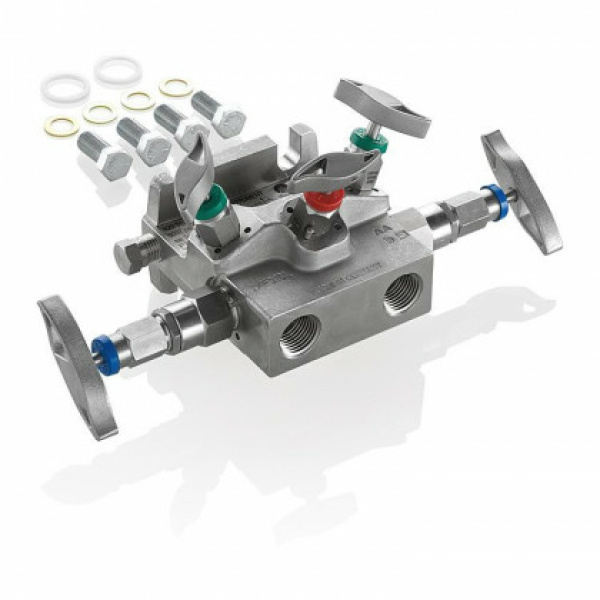

Rozdzielacze 5-zaworowe typu T5A/T5S

Rozdzielacze AS-Schneider z miękkim uszczelnieniem do bezpośredniego montażu typu T5A/T5S są przeznaczone do bezpośredniego montażu przetworników różnicy ciśnień. Przyłącza wlotowe (przyłącze procesowe) są standardowo gwintowane wewnętrznie 1/2 NPT. Standardowe przyłącze odpowietrzające ma gwint wewnętrzny 1/4 NPT i jest standardowo dostarczane z zamontowaną zatyczką. Porty testowe 1/4 NPT żeńskie są domyślnie zaślepione. Zestawy akcesoriów wraz z podkładkami są wymagane do montażu kolektora do przetwornika, ponieważ kolektory są wyposażone w otwory na śruby z rowkiem.

Rozmiar otworu:

- Zawory izolacyjne - 1/4″ (6,35 mm) lub 3/8″ (9,5 mm)
- Zawory wyrównawcze i odpowietrzające - 0,138″ (3,5 mm)

Dzięki stożkowemu gniazdu zaworu, połączenie między procesem a przyrządem jest w pełni elastyczne.

Nr części: T5S-SKB-4D

Rozdzielacz typu T - gwint x kołnierz
5 Ilość masek: 5
Konstrukcja rozdzielacza S - rozmiar otworu zaworów izolujących: 3/8″ (9,5 mm)
–
S Materiał: 1.4401 / 1.4404 / 316 / 316L
K Uszczelka trzpienia / uszczelnienie: O-Ring FKM
B Materiał siedziska: POM x POM
–
4 Zestaw akcesoriów: z SS - do montażu przetworników z kołnierzem Rosemount CoplanarTM
D Opcja: Izolacja dielektryczna
