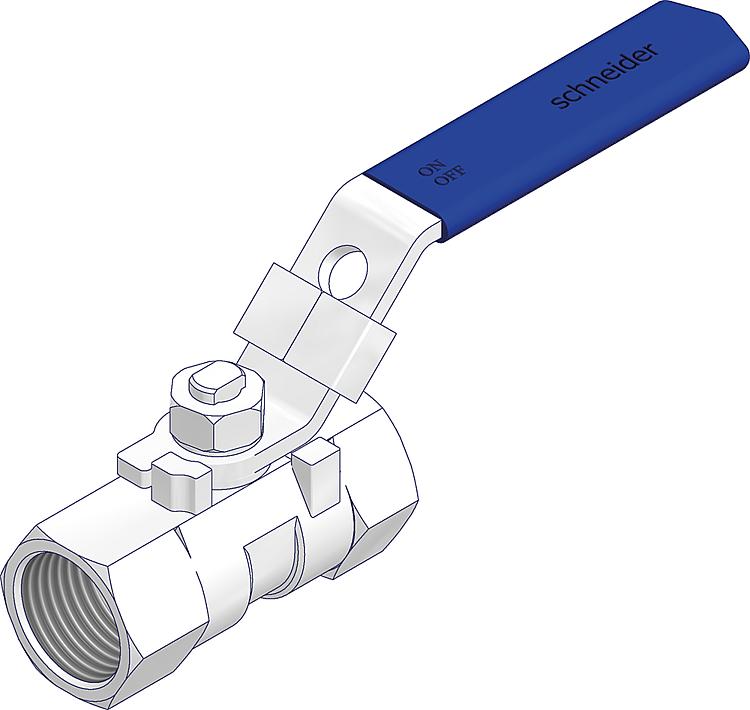

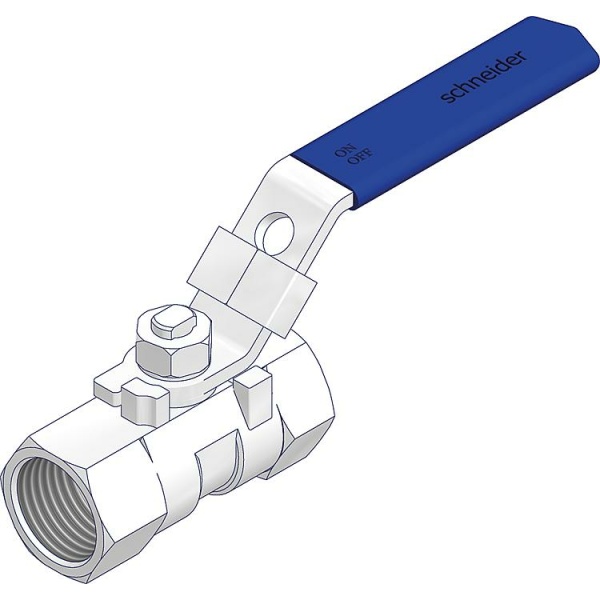

Zawór kulowy 1/2 NPT żeński AISI-316/kod: 520594

Name: Zawór kulowy 1/2 NPT żeński AISI-316/kod: 520594
SKU: 10957
Availability: BackOrder

1000PSI WOG 1 szt. z certyfikatem zmniejszonego otworu. 3.1
wymagania: NACE MR0175 / ISO 15156
Nr taryfy celnej: 84818081

Niskociśnieniowe zawory kulowe

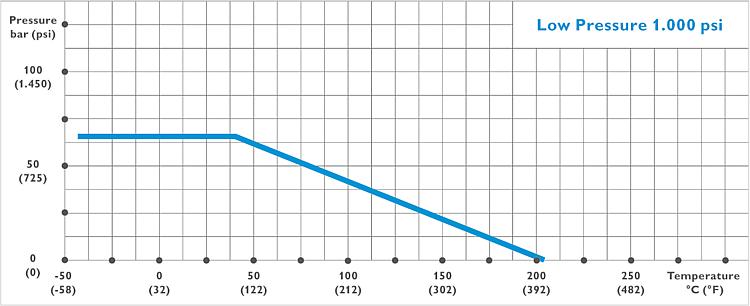

AS-Schneider Niskie ciśnienie Zawory kulowe są zaprojektowane dla maksymalnego dopuszczalnego (roboczego) ciśnienia (PS) 69 bar (1000 psi). Korpus zaworu jest jednoczęściowy. Zawory kulowe są dostępne z gwintem wewnętrznym NPT (patrz poniższy rysunek i tabela). Zawory kulowe 1/4 NPT i 1/2 NPT są również dostępne z uchwytem motylkowym.

Dostępne są połączenia, materiały i inne opcje.

Rozmiar D	Typ uchwytu	d		D1		W		F (Hex)		L		H		Numer części
Rozmiar D	Typ uchwytu	mm	cal	mm	cal	mm	cal	mm	cal	mm	cal	mm	cal	Numer części
1/4 NPT	Zamykany uchwyt	5.0	0.20	66	2.60			17	0.67	39	1.54	31	1.22	520519
1/4 NPT	Uchwyt motylkowy	5.0	0.20			51.0	2.00	17	0.67	39	1.54	30	1.18	520731
3/8 NPT	Zamykany uchwyt	7.0	0.28	76	3.00			21	0.83	44	1.73	35	1.38	521561
1/2 NPT	Zamykany uchwyt	9.2	0.36	96	3.78			25	0.98	56	2.20	43	1.69	520594
1/2 NPT	Uchwyt motylkowy	9.2	0.36			56.6	2.22	25	0.98	56	2.20	34	1.34	520730
3/4 NPT	Zamykany uchwyt	12.5	0.49	96	3.78			32	1.26	59	2.32	46	1.81	522008
1 NPT	Zamykany uchwyt	16.0	0.63	110	4.33			38	1.50	71	2.80	50	1.97	522135

Materiał	1.4571, Mosiądz I Mosiądz
Rodzaje	G 1/2, G 1/4, G 3/8
Referencje	DIN 16261 typ A, kołnierz testowy I Prüfflansch 60 x 25 x 10, kołnierz testowy I Prüfflansch Ø 40 x 5
Marka	AS-Schneider
