VDO Tryckgivare 0-10 Bar - M14 - VDO 360 081 061 003C

Delnummer: VDO 360-081-032-003C

Tryckområde: 0 till 10 Bar
Tråd: M10 x 1 konisk kort
Resistansområde för sändare: 10 - 184 Ohm
Sensorsignal: 2-polig isolerad retur
Ingen varningskontakt

Beskrivning
Nedladdningar

Mätområde: 0 - 10 bar
Ansökan: VDO Motorövervakning
Signal Analog: 10 - 184 Ohm
Driftspänning: 6 - 24 volt likström
Förpackning: VDO Sensor återförsäljarpaket
Funktionalitet: Motoroljetryck
Kommunikation: Analog
Signalutgång: 10 - 184 Ohm
Sensorsignal: Isolerad retur
Sensoranslutning: M4 räfflad mutter av plast
Tråd: M14 X 1,5 hane konisk kort
Varning kontakt: Ingen
Typ av kontaktdon: M4 Räfflad mutter av plast
Ursprungsland: Tyskland
Typ: VDO 360 081 032 003C

Fullständiga tekniska specifikationer:

Mekaniska egenskaper:

Mätområde för tryck:	0 - 10 bar 0 - 145 PSI 0 - 1000 KPa
Maximalt tryck:	30 bar under 2 sekunder
Tråd:	M14 x 1,5 Konisk kort

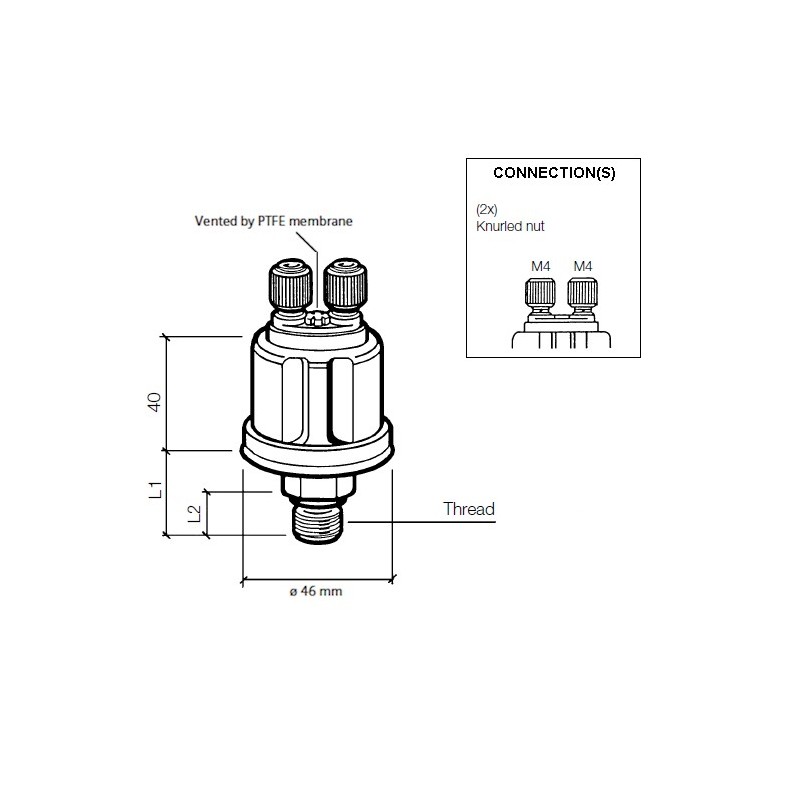

Längd gänga + mutter (L1):	19,5 mm
Gänglängd (L2):	11 mm
Vridmoment:	30 Nm
Driftstemperatur:	-25 °C till +100 °C
Tryckmedium:	Olja - Bränsle - Luft

Elektriska funktioner:

Driftspänning:	6 - 24 V DC
Motståndsområde:	10 - 184 Ohm

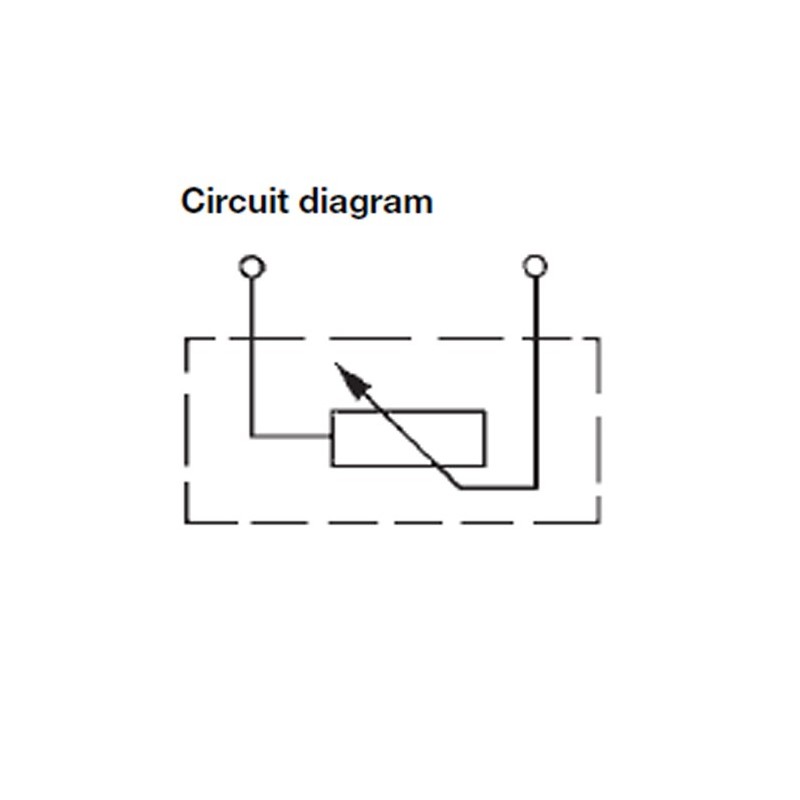

Signal från trycksensor:	Dubbelpolig isolerad retur
Varning för kontakt:	Ingen
Valfri varningskontakt:	VDO A2C59510886 Makepoint-omkopplare
Kontakt för tryckgivare:	M4 räfflad mutter av plast (2x)

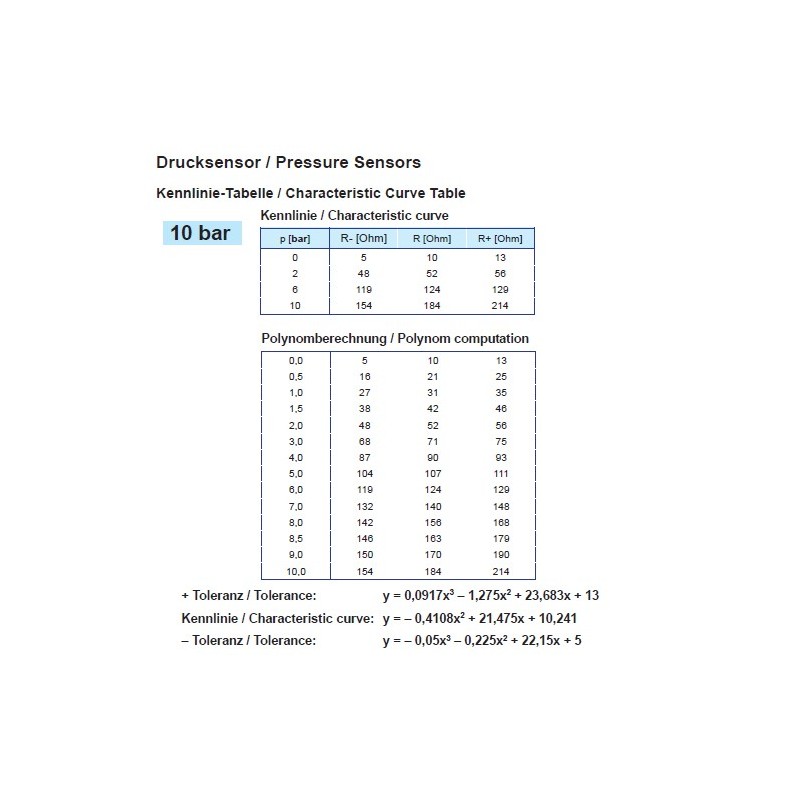

Datablad och tabeller:

VDO 2014 Katalog för fordonselektronik:	Sidan 126 - 127
Typ av anslutning:	A
VDO En Du Tryckgivare Tabeller:	VDO datablad tabell 4

Detaljhandelsförpackning:

VDO 360 081 061 003C Tryckgivare
VDO-sensorer är - om inte annat anges -
levereras utan anslutningsmaterial

Logistisk information:

HS-kod: 90269000
Ean-kod: 4103590691149
Vikt: 0,12 kg
