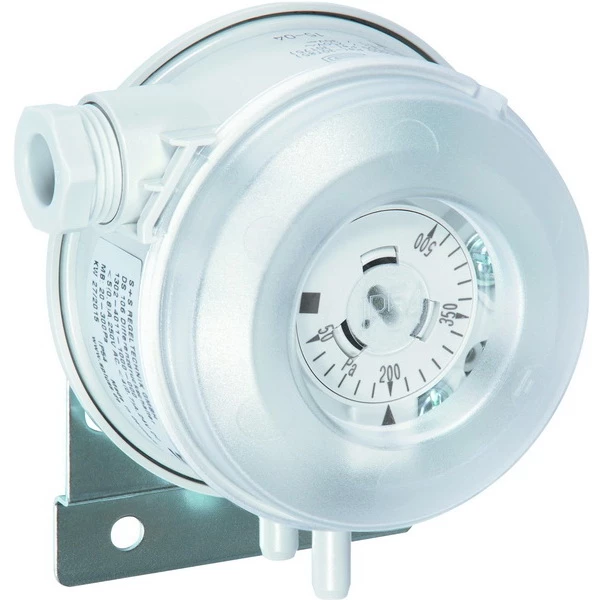

Mechaniczny presostat różnicowy PREMASREG~ DS1 z metalowym wspornikiem montażowym nadaje się do monitorowania nad-, pod- i różnicy ciśnień powietrza, nieagresywnych, niepalnych mediów gazowych w kanałach powietrznych, urządzeniach napowietrzających i odpowietrzających. Służy do monitorowania przepływu w elektrycznych elementach grzejnych, a także do wykrywania pęknięć przewodów, monitorowania filtrów i ochrony przed błędami ciśnienia powietrza, do monitorowania wentylatorów, przepustnic powietrza lub jako regulator wartości granicznych. Ustawianie punktów przełączania odbywa się za pomocą wewnętrznej skali ustawień. Przełączniki są regulowane fabrycznie. Presostat różnicowy PREMASREG~ DS1 zawiera zestaw przyłączeniowy ASD-06 (2 m wąż przyłączeniowy, dwie złączki przyłączeniowe, śruby).
| Maksymalne ciśnienie | 5000 Pa (50 mbar) |
|---|---|
| Zakres ciśnienia | wysoka dokładność regulacji dzięki indywidualnej skali wytrawionej laserowo dla każdego przełącznika |
| Zakres ciśnienia (regulowany) | 50... 500 Pa (0,5...5,0 mbar) |
| Zdolność łączeniowa (obciążenie styków) | 5 (0,8) A, 250 V AC 4 (0,7) A, 30 V DC |
| Kontakt | jednobiegunowy bezpotencjałowy styk przełączny, styk wielowarstwowy, pozłacany (kompatybilny z DDC) |
| Temperatura nośnika | -30 ...+85 °C |
| Różnica w działaniu ok. | 0,2 mbar ± 15 % |
| Złącze ciśnieniowe | P1 (+) dla wyższego ciśnienia P2 (-) dla niższego ciśnienia Ø 6,2 mm (złączki) |
| Obudowa | podstawa: materiał PC (10 % GF), kolor jasnoszary (zbliżony do RAL 7035), zatrzaskiwana pokrywa: materiał PC, przezroczysty, Dławik kablowy PG 11 z odciążeniem |
| Membrana | silikon, LSR (płynna guma silikonowa), hartowany w temperaturze +200 °C, niegazujący, wolny od LABS, brak emisji substancji hamujących przyczepność lakieru), długoterminowa stabilność punktów przełączania dzięki trapezowym membranom kulkowym |
| Wilgotność | < 90 % r. H., nie wytrącające się powietrze |
| Montaż | z kątem metalu DS 1 - MW- Z (zawarte w zakresie dostawy) (dla innych opcjonalnych kształtów) Zalecana pozycja montażowa: pionowa (przyłącza ciśnieniowe w dół) - ustawienie fabryczne; pozioma (nakładka w górę/w dół) |
| Klasa ochrony | II (zgodnie z normą EN 60 730) |
| Typ ochrony | IP 54 z górną pokrywą (zgodnie z normą EN 60529) |
| Standardy | Zgodność CE, Dyrektywa niskonapięciowa 2014/35/UE |
| Testy | DVGW (zgodnie z normą DIN 1854), VDE 0630, EN 61058, Dyrektywa w sprawie urządzeń gazowych 2009/142/UE, CE 0085 A P 0918 |
| Funkcja | Styk 1 - 2 przerywa się, gdy ciśnienie/różnica ciśnień wzrasta do ustawionej wartości. Styk 1 - 3 zamyka się, gdy ciśnienie/różnica ciśnień i może być używany jako styk sygnałowy. |
