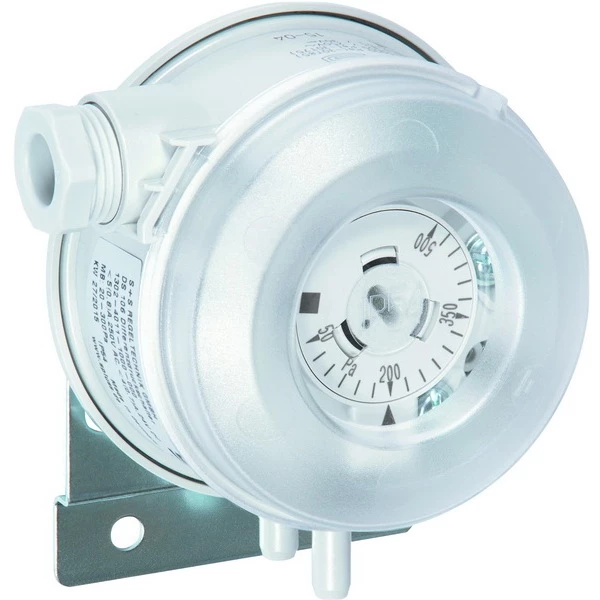

Le pressostat différentiel mécanique PREMASREG~ DS1 / contrôleur de pression différentielle avec support de montage métallique convient à la surveillance des surpressions, sous-pressions et pressions différentielles de l'air, des fluides gazeux non agressifs et ininflammables dans les conduits d'air, les dispositifs d'aération et de ventilation. Pour la surveillance du débit au niveau des éléments chauffants électriques, ainsi que pour la détection des ruptures de fils, la surveillance des filtres et la protection contre les erreurs de pression d'air, pour la surveillance des ventilateurs, des clapets d'air ou en tant que contrôleur de valeur limite. Le réglage des points de commutation s'effectue à l'aide de l'échelle de réglage interne. Les interrupteurs sont réglés en usine. Le pressostat différentiel PREMASREG~ DS1 est livré avec le kit de raccordement ASD-06 (tuyau de raccordement de 2 m, deux embouts de raccordement, vis).
| Pression maximale | 5000 Pa (50 mbar) |
|---|---|
| Gamme de pression | grande précision de réglage grâce à une échelle individuelle gravée au laser pour chaque interrupteur |
| Plage de pression (réglable) | 50... 500 Pa (0,5...5,0 mbar) |
| Pouvoir de coupure (charge de contact) | 5 (0,8) A, 250 V AC 4 (0,7) A, 30 V DC |
| Contact | contact inverseur unipolaire sans potentiel, contact multicouche, plaqué or (compatible DDC) |
| Température des médias | -30 ...+85 °C |
| Différence de fonctionnement approx. | 0,2 mbar ± 15 % |
| Raccord de pression | P1 (+) pour une pression plus élevée P2 (-) pour une pression inférieure Ø 6,2 mm (embouts) |
| Logement | base : matériau PC (10 % GF), couleur gris clair (similaire à RAL 7035), Couvercle encliquetable : matériau PC, transparent, presse-étoupe PG 11 avec décharge de traction |
| Membrane | silicone, LSR (Liquid Silicon Rubber), tempéré à +200 °C, sans dégagement gazeux, sans LABS, pas d'émission de substances inhibitrices de l'adhérence du vernis), stabilité à long terme des points de commutation grâce aux membranes à billes trapézoïdales |
| Humidité | < 90 % r. H., air non précipité |
| Montage | avec l'angle métallique DS 1 - MW- Z (inclus dans la livraison) (pour d'autres formes facultatives) Position de montage recommandée : vertical (raccords de pression vers le bas) - réglage d'usine ; horizontal (capuchon vers le haut/bas) |
| Classe de protection | II (selon EN 60 730) |
| Type de protection | IP 54 avec couvercle supérieur (selon EN 60529) |
| Normes | Conformité CE, directive basse tension 2014/ 35/ UE |
| Tests | DVGW (selon DIN 1854), VDE 0630, EN 61058, directive sur les appareils à gaz 2009/ 142/ EU, CE 0085 A P 0918 |
| Fonction | Le contact 1 - 2 s'interrompt en cas de pression/ pression différentielle augmente jusqu'à la valeur prédéfinie. Les contacts 1 à 3 se ferment lorsque la pression ou la pression différentielle est atteinte. et peut être utilisé comme contact de signalisation. |
