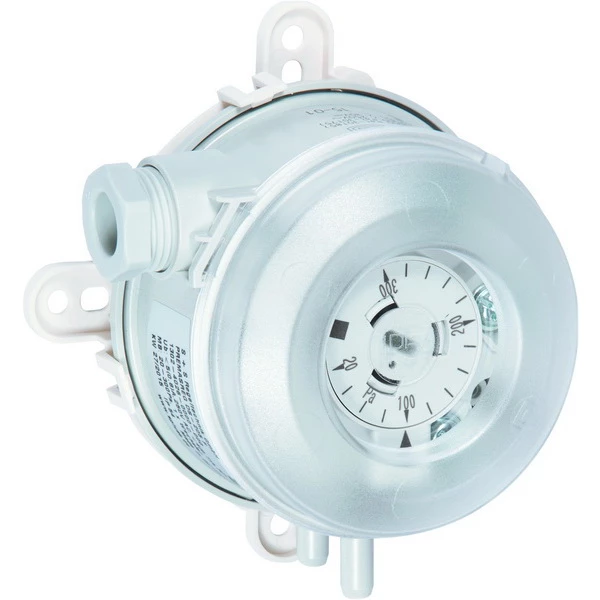

Der mechanische Differenzdruckschalter/Differenzdruckwächter PREMASREG~ DS2 mit Kunststoffsockel eignet sich zur Überwachung von Über-, Unter- und Differenzdrücken von Luft, gasförmigen nicht aggressiven, nicht brennbaren Medien in Luftkanälen, Arbeits- und Entlüftungsgeräten. Zur Strömungsüberwachung an elektrischen Heizelementen, sowie zur Strangbrucherkennung, Filterüberwachung und Luftdruckfehlersicherung, zur Überwachung von Ventilatoren, Luftklappen oder als Grenzwertregler. Die Einstellung der Schaltpunkte erfolgt über die innere Einstellskala. Die Schalter sind werkseitig justiert. Zum Differenzdruckschalter PREMASREG~ DS2 gehört das Anschluss-Set ASD-06 (2 m Anschlussschlauch, zwei Anschlussnippel, Schrauben).
| Max. Druck | 5000 Pa (50 mbar) |
|---|---|
| Druckbereich | hohe Einstellgenauigkeit durch individuelle lasergravierte Skala für jeden Schalter |
| Druckbereich (einstellbar) | 100...1000 Pa (1,0...10,0 mbar) |
| Schaltleistung (Kontaktlast) | 5 (0,8) A, 250 V AC 4 (0,7) A, 30 V DC |
| Kontakt | einpoliger potentialfreier Wechsler, Mehrschichtkontakt, vergoldet (DDC-kompatibel) |
| Temperatur der Medien | -30 ...+85 °C |
| Betriebsdifferenz ca. | 0,4 mbar ± 15 % |
| Druckanschluss | P1 (+) für höheren Druck P2 (-) für niedrigeren Druck Ø 6,2 mm (Nippel) |
| Elektrischer Anschluss | 0,14 - 1,5 mm2, über Klemmschrauben auf der Leiterplatte |
| Gehäuse | Sockel: Material PC (10 % GF), Farbe hellgrau (ähnlich RAL 7035), Schnappdeckel: Material PC, transparent, Kabelverschraubung PG 11 mit Zugentlastung |
| Membrane | Silikon, LSR (Flüssigsilikonkautschuk, temperiert bei +200 °C, nicht ausgasend, LABS-frei, keine Emission von lackhaftungshemmenden Substanzen), langfristige Stabilität der Schaltpunkte durch trapezförmige Sickenmembranen |
| Luftfeuchtigkeit | < 90 % r. H., nicht niederschlagende Luft |
| Montage | durch 4-Loch-Fußring, Kunststoff (im Lieferumfang enthalten), empfohlene Einbaulage: vertikal (Druckanschlüsse nach unten) - Werkseinstellung, horizontal (Kappe oben/unten) |
| Schutzklasse | II (gemäß EN 60 730) |
| Schutzart | IP 54 mit oberer Abdeckung (gemäß EN 60529) |
| Normen | CE-Konformität, Niederspannungsrichtlinie 2014/ 35/ EU |
| Tests | DVGW (nach DIN 1854), VDE 0630, EN 61058, Richtlinie über Gasgeräte 2009/ 142/ EU, CE 0085 A P 0918 |
| Funktion | Kontakt 1 - 2 unterbricht bei Druck/Differenzdruck auf den voreingestellten Wert ansteigt. Kontakt 1 - 3 schließt bei Druck/Differenzdruck Tropfen und kann als Signalkontakt verwendet werden. |
