Prozess-Monoflansch st.st / MGA-NNARFB-SD

Beschreibung
Herunterladen

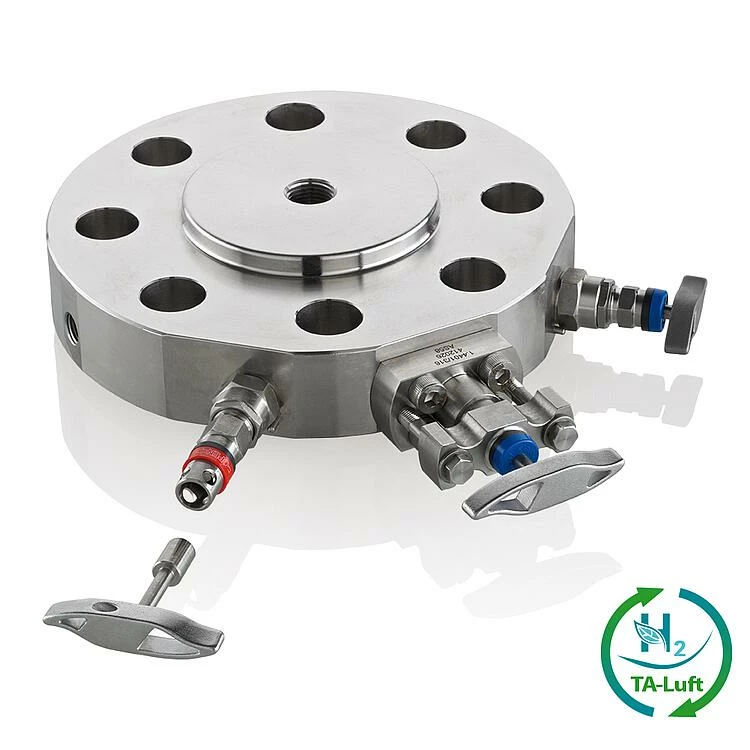

Prozess-Monoflansch st.st.
Primäres Isolat. Ventil OS&Y verschraubte Haube
Eingang: Flansch ASME 2″ 150 RF
Ausgang: Anschluss für Rosemount Typ 3051
Werkstoff: 316/316L
Auslassposition: axial
Fließmuster: Double Block&Bleed
Art der Entlüftung: Innengewinde 1/4NPT mit Stopfen
Packung: PTFE
Zolltarif-Nr.: 84818073

Prozess-Monoflansche Zeichnung (Anordnung) 1

Produkt-Dokumente

Zeichnung
