Colectores de 5 válvulas tipos H5S/H5L

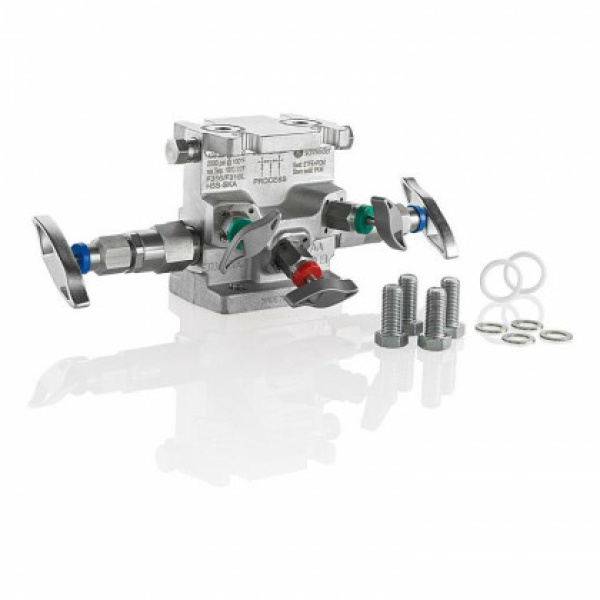

Los colectores AS-Schneider de 5 válvulas con asiento blando y montaje directo del tipo H5S/H5L están embridados en el lado de proceso a un conector estabilizado con medidor de orificio (si es necesario, espaciador / colector de 2 válvulas) y en la salida a un transmisor de presión diferencial o a un conjunto adaptador-transmisor. La conexión de ventilación estándar es de 1/4 NPT hembra y se suministra con un tapón Bug montado. Las conexiones de prueba 1/4 NPT hembra están taponadas por defecto. Se requieren kits de accesorios, incluidas arandelas, para el montaje del colector en el transmisor, ya que los colectores están provistos de orificios para pernos ranurados.

Los tipos H5S se utilizan para instalaciones verticales.

Los tipos H5L son aplicables para instalaciones horizontales.

Tamaño del agujero:

- Válvulas de aislamiento - 3/8″ (9,5 mm) - Válvulas de igualación y venteo
- 0,138″ (3,5 mm)

La conexión de proceso a instrumento es totalmente varable gracias al asiento de válvula de diseño cónico de las válvulas de aislamiento.

Referencia: H5S-SKB

H Colector tipo H - Brida x Brida
5 Cantidad Bonetes: 5 S
Diseño del colector: Tipos rectos, tamaño del orificio 3/8″ (9,5 mm)
–
S Material: 1.4401 / 1.4404 / 316 / 316L
K Junta del vástago / empaquetadura: junta tórica FKM
B Material del asiento: POM x POM
