Combinaciones de colectores con conexión de prueba

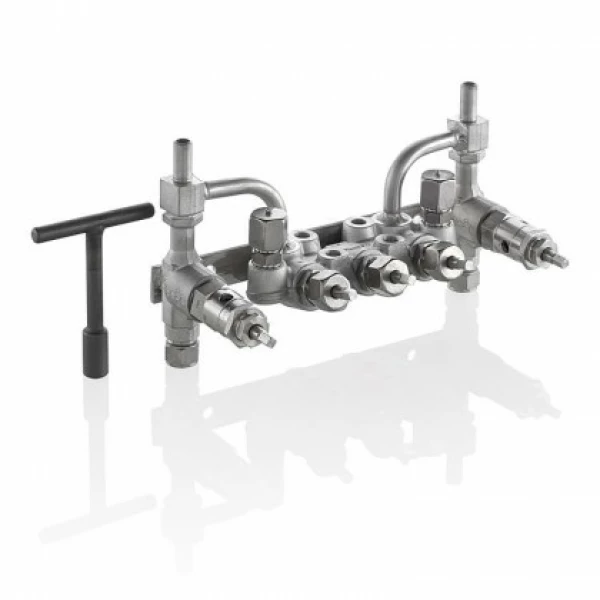

Las combinaciones de colectores de la serie F de AS-Schneider se diseñan, fabrican y prueban respetando las normas pertinentes aplicables en este campo. Las combinaciones de colectores son para montaje directo según DIN EN 61518 (IEC 61518). Las conexiones de entrada estándar son extremos para soldar a tope y las conexiones de salida (purga) están provistas de racores tubulares. Las conexiones de prueba están provistas de roscas macho M 20 x 1,5 con tapa de cierre. Manifold-Combinación significa el ensamblaje soldado de un Manifold de 3 Válvulas y 2 Válvulas de Purga. Utilizando una instalación separada, el cuerpo del colector no se calienta durante la operación de purga, evitando así un calentamiento inadmisible de la interfaz colector/transmisor.

Los colectores se suministran, de serie, con rosca interna del vástago, las válvulas de purga con rosca externa del vástago. Las válvulas se accionan mediante una llave en T extraíble.

Tamaño del orificio: 0,315 (8 mm)
