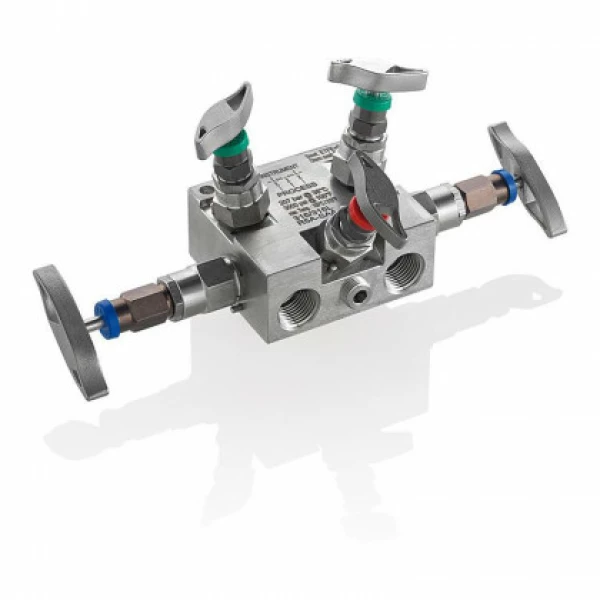

Collecteurs à 5 soupapes types R5A/R5S

Les collecteurs à siège souple AS-Schneider R5A/R5S sont conçus pour être installés à distance des transmetteurs de pression différentielle. Les raccords d'entrée et de sortie, en standard, sont des raccords filetés femelles 1/2 NPT. Le raccord d'évent standard est 1/4 NPT femelle et est fourni avec un bouchon fileté en standard. Les orifices de test 1/4 NPT femelle sont bouchés par défaut.

Taille de l'alésage :

- Vannes d'isolement - 1/4″ (6,35 mm) ou 3/8″ (9,5 mm)
- Vannes d'égalisation et de purge - 0,138″ (3,5 mm)

La connexion entre le procédé et l'instrument est entièrement démontable grâce au siège de soupape à cône des vannes d'isolement.
