Collecteurs à 3 vannes types H3A/H3S

Les collecteurs à montage direct à siège souple S-Schneider de type H3A/H3S sont conçus pour être montés directement sur des transmetteurs de pression différentielle. Le raccord d'entrée (raccord process), en standard, est de type à bride. Les collecteurs standard à 3 vannes de type H3A/H3S n'ont pas de raccords de mise à l'air libre. Des kits d'accessoires comprenant des rondelles sont nécessaires pour le montage du collecteur sur le transmetteur, car les collecteurs sont dotés de trous de boulons fendus.

Taille de l'alésage :

- Vannes d'isolement - 1/4″ (6,35 mm) ou 3/8″ (9,5 mm)
- Vannes d'égalisation et de purge - 0,138″ (3,5 mm)

La connexion entre le procédé et l'instrument est entièrement démontable grâce au siège de soupape à cône des vannes d'isolement.

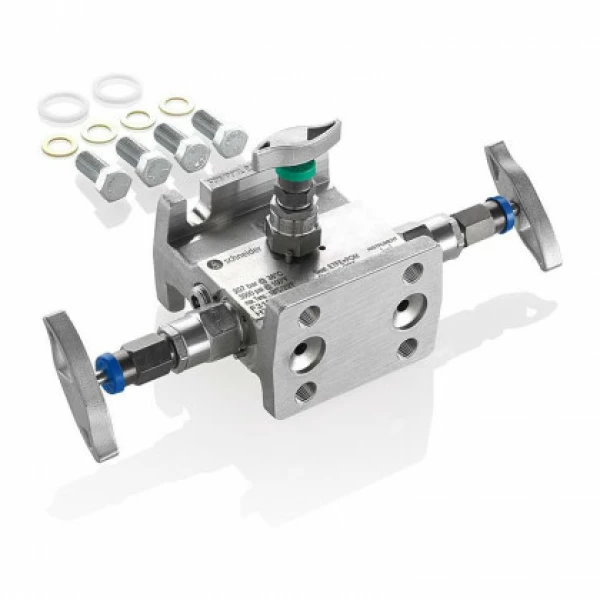

N° de la pièce : H3A-SAA

H Collecteur en T - Bride x Bride
3 Quantité Bonnets : 3
A Conception du collecteur - Taille de l'alésage des vannes d'isolement : 1/4″ (6,35 mm)
–
S Matériau : 1.4401 / 1.4404 / 316 / 316L
A Joint de tige / garniture : PTFE
A Matériau du siège : ETFE x POM
