Collecteurs pour applications de débitmètres à ultrasons types U2F/U2T

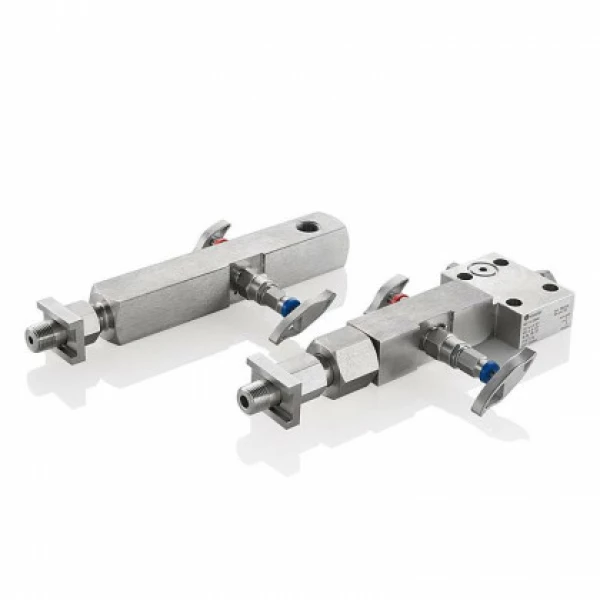

Les collecteurs AS-Schneider de type U2F/U2T sont conçus pour des installations proches des débitmètres à ultrasons. AS-Schneider propose 2 types de raccordements pour les instruments, un modèle à bride et un modèle fileté. Les deux types sont des types multiport (3 ports de sortie) - Détails voir les dessins ci-dessous. Les raccords process, en standard, sont des raccords filetés femelles 1/2 NPT. Les deux types de collecteurs sont fournis avec un sabot stabilisateur.

Taille de l'alésage :
- Vannes d'isolement - 1/4″ (6,35 mm) - Roddable- Vannes d'évent - 0,138″ (3,5 mm)

N° de la pièce : U2T-SABN4

Collecteur en U pour les applications de débitmètre à ultrasons
2 Quantité Bonnets : 2
Conception du collecteur T : style fileté
–
S Matériau : 1.4401 / 1.4404 / 316 / 316L
A Joint de tige / garniture : PTFE
B Matériau du siège : POM x POM
Entrée N4 - Taille du filetage : 1/2 NPT
