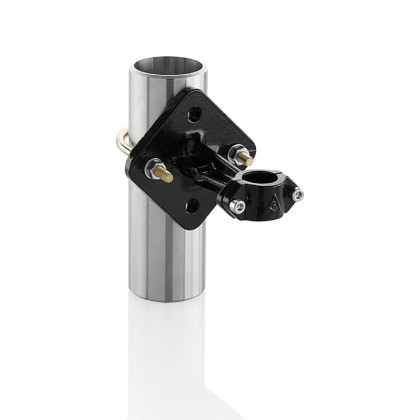

Supports de montage pour vannes de jauge avec arbre Ø 26 mm

Les supports de montage s'adaptent aux vannes de jauge AS-Schneider avec un arbre de Ø 26mm - généralement les vannes de jauge de type B selon DIN 16270 - DIN 16272 mais aussi les adaptateurs selon DIN 16281. Les supports de montage des types A et H sont normalisés dans la norme DIN 16281. Les supports sont conçus pour un montage sur panneau, sur mur et sur tuyau de 2″ (à l'exception des types H qui ne conviennent pas pour un montage sur tuyau de 2″) et offrent un dégagement complet pour faciliter l'actionnement de la poignée.

L'extension standard est L = 100mm. Les kits d'équerres de fixation pour le montage de tuyaux de 2″ sont disponibles avec une rallonge de 60 et 160 mm :

1 Support de montage
1 boulon en "U
2 rondelles - 8.4
2 écrous hexagonaux M8
