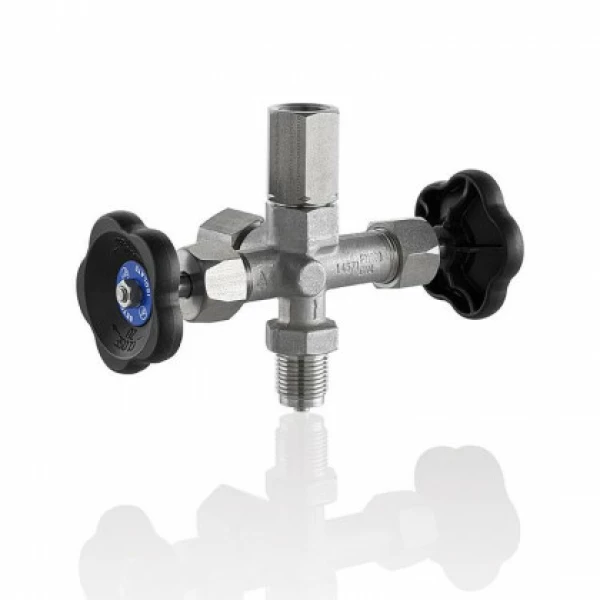

Vannes de réglage DIN 16272 types A

Les robinets à soupape AS-Schneider sont conçus pour être montés sur des manomètres, des transmetteurs de pression et des pressostats. Ils sont fabriqués et testés conformément à la norme DIN 16272. Les modèles avec raccord 1/2 NPT (voir ci-dessous) ainsi que les manomètres avec bride d'essai ne sont pas mentionnés dans la norme DIN 16272. Selon la norme DIN 16272, les soupapes sont applicables à une pression (de travail) maximale admissible (PS) de 250 bar (3,626 psi) (laiton) ou 400 bar (5,801 psi) (acier au carbone et acier inoxydable) et à une température maximale admissible (TS) de 120°C (248°F) pour les liquides, les gaz ou les vapeurs.

La température maximale admissible (TS) de 120°C (248°F) tient compte du fait que les vannes et les instruments de mesure doivent être protégés contre l'échauffement par des fluides chauds. Ceci peut être réalisé par des siphons ou par des lignes d'impulsion d'instrument de longueur suffisante. Cependant, les vannes AS-Schneider peuvent être utilisées pour des températures allant jusqu'à 300°C (572°F) - PTFE jusqu'à 232°C (450°F), Graphite jusqu'à 300°C (572°F).
