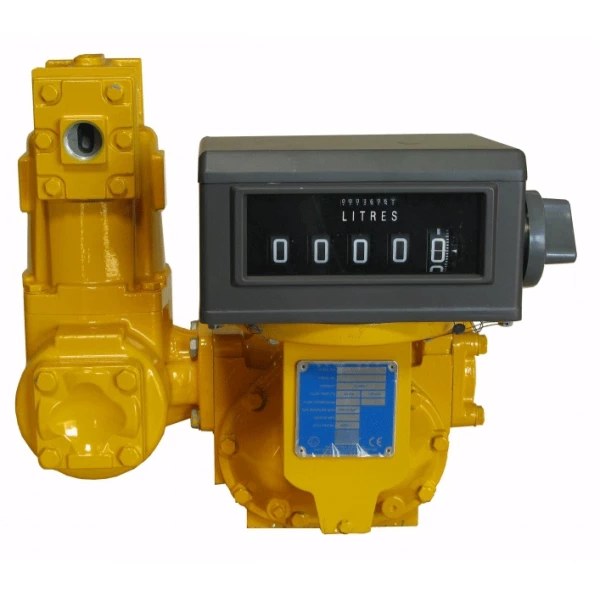

BULK brandstof Flow Meters BM

BM-meters zijn positieve verplaatsingsmeters voor vloeistoffen. Ze zijn ontworpen voor het meten van vloeistoffen, zowel in transfer- als procesbesturingstoepassingen. Dankzij hun ontwerp zijn ze eenvoudig te gebruiken en geschikt voor een breed scala aan toepassingen. De meter bestaat uit een behuizing waarin twee verdringerrotoren en een centrale enkele blokkerende rotordraai in gesynchroniseerde relatie binnen drie cilindrische boringen zonder metaal-op-metaal contact in de kamer. Elke rotor wordt op een van beide ondersteund eindigen door een lagerplaat waar de rotorassen doorheen steken. De verdringingsrotoren bewegen afwisselend door de twee halve cilinderboringen van het meterelement, terwijl de enkele blokkeerrotor binnen zijn boring zodanig roteert dat er een continue capillaire afdichting ontstaat tussen het ongedoseerde bovenstroomse product en het gedoseerde, benedenstroomse product. Aan het ene uiteinde van elke rotoras bevindt zich een distributietandwiel. Het blokkerende rotortandwiel, dat twee keer zoveel tanden heeft als elk van de verdringende rotortandwielen, draait met de helft van het toerental van de verdringende rotoren.
