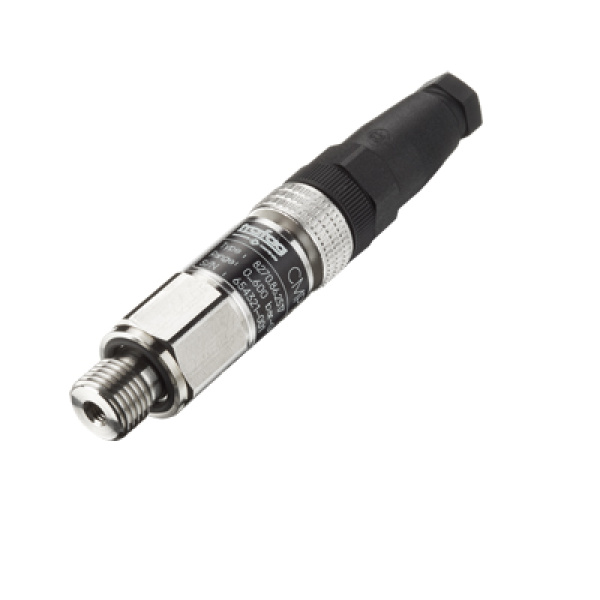

CANopen druktransmitter CMP-8271 CMP40.0M / 0…40,0 Bar

De CANopen miniatuur druktransmitter CMP is gebaseerd op Trafag’s eigen dunne-film-op-staaltechnologie die een hoge nauwkeurigheid en stabiliteit op lange termijn biedt, zelfs in ruwe omgevingen. Trafag AG heeft de CMP 8271 druktransmitter uitgebracht die het CiA 404 CANopen-apparaatprofiel voor meetapparatuur implementeert. Er zijn sensorvarianten beschikbaar voor relatieve en absolute drukmetingen van 0,25 bar tot 700 bar met een resolutie van 0,01 %. Het volledig gelaste sensorsysteem zonder extra afdichtingen maakt gebruik van het dunne-film-op-staal meetprincipe. De gegeven schok- (tot 100 g) en trillings- (tot 50 g) weerstand en de bedrijfstemperatuur van -40 °C tot +125 °C maken het apparaat is geschikt voor ruwe omgevingen in veeleisende toepassingen waaronder (mobiele)hydrauliek, motorenbouw, testbanken etc.

Het apparaat ondersteunt CAN-bitrates van 10 kbit/s tot 1 Mbit/s met automatische bitrate-detectie en 11-bit en 29-bit CAN-Identifier. Het opslaan van parameters voor CANopen-communicatie en applicatieparameters evenals een flash-update zijn beschikbaar. De zender kan een noodbericht produceren. Het ondersteunt ook een zelfstartende functie volgens het CiA 302 CANopen-framework voor aanvullende applicatielagen. Door middel van de geïmplementeerde LSS (layer setting services) volgens CiA 305 kunnen de node-ID en bitrate van het apparaat worden geconfigureerd via het CANopen-netwerk.

Het apparaat implementeert het CiA 404 CANopen-apparaatprofiel voor meetapparaten en closed-loop-controllers. De meet- en zendfrequentie kan oplopen tot 1 kHz. De in grootte instelbare fysieke eenheden zoals bar, Pa, psi, mmHg, mmWC, atm, at, °C, °F en K zijn selecteerbaar. Er kunnen vier druk- en vier temperatuurdrempels worden gedefinieerd. Verder is de auto-zero-functie geïmplementeerd. De twee beschikbare TPDO’s (Transmit Process Data Objects) kunnen door een gebeurtenis of een timer worden geactiveerd en cyclisch worden verzonden. De geïmplementeerde SDO-server maakt het mogelijk om de parameters van het CANopen-objectwoordenboek van het apparaat te lezen/schrijven. De fabrikant levert ook de CMP 8270 speciaal voor meetbereiken tot 600 bar.
