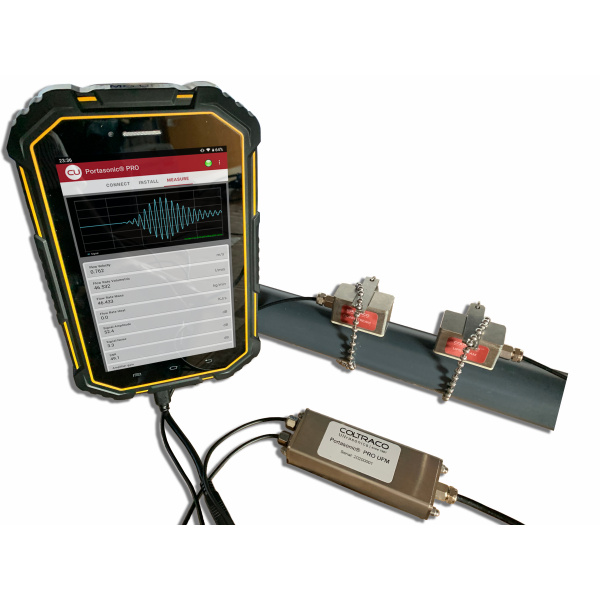

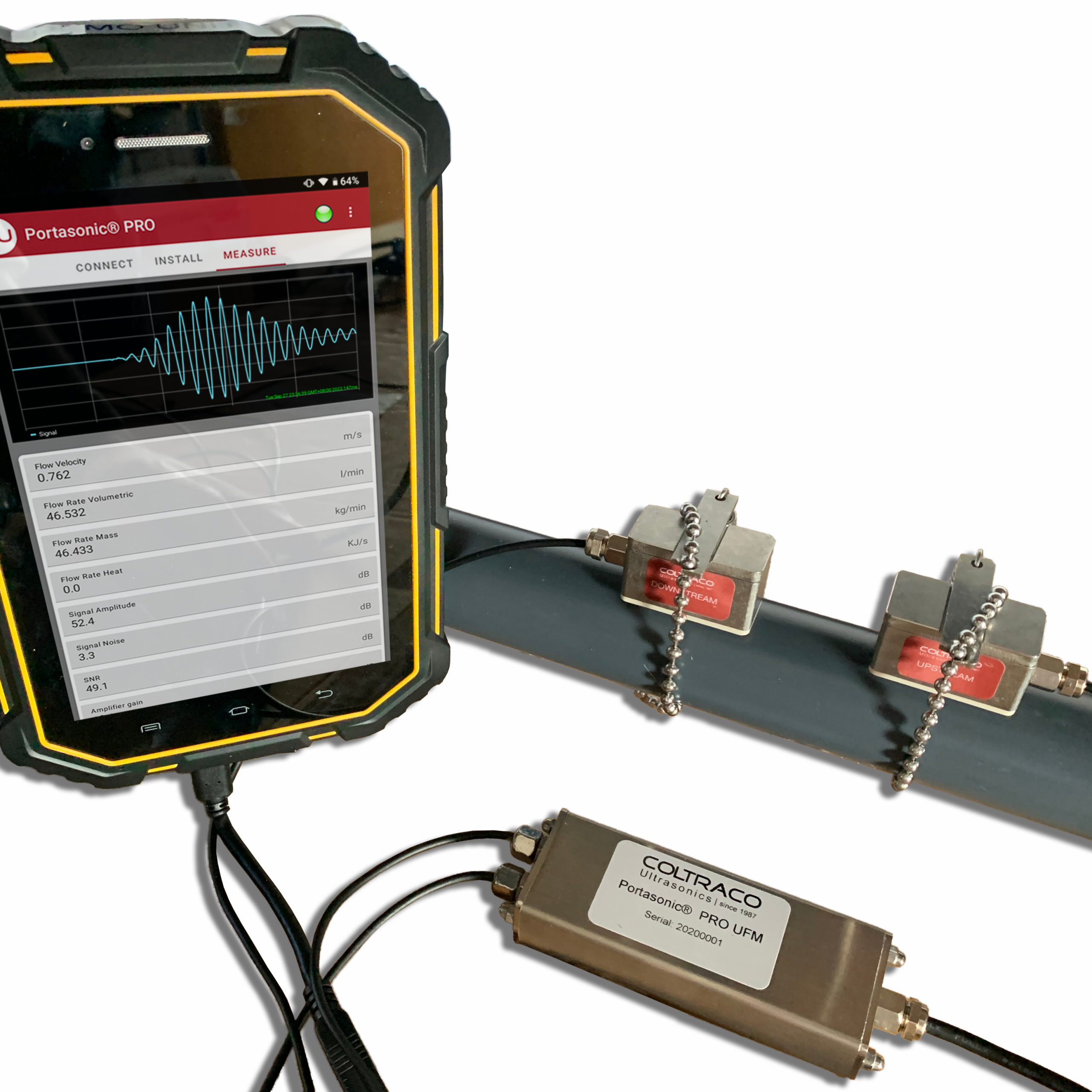

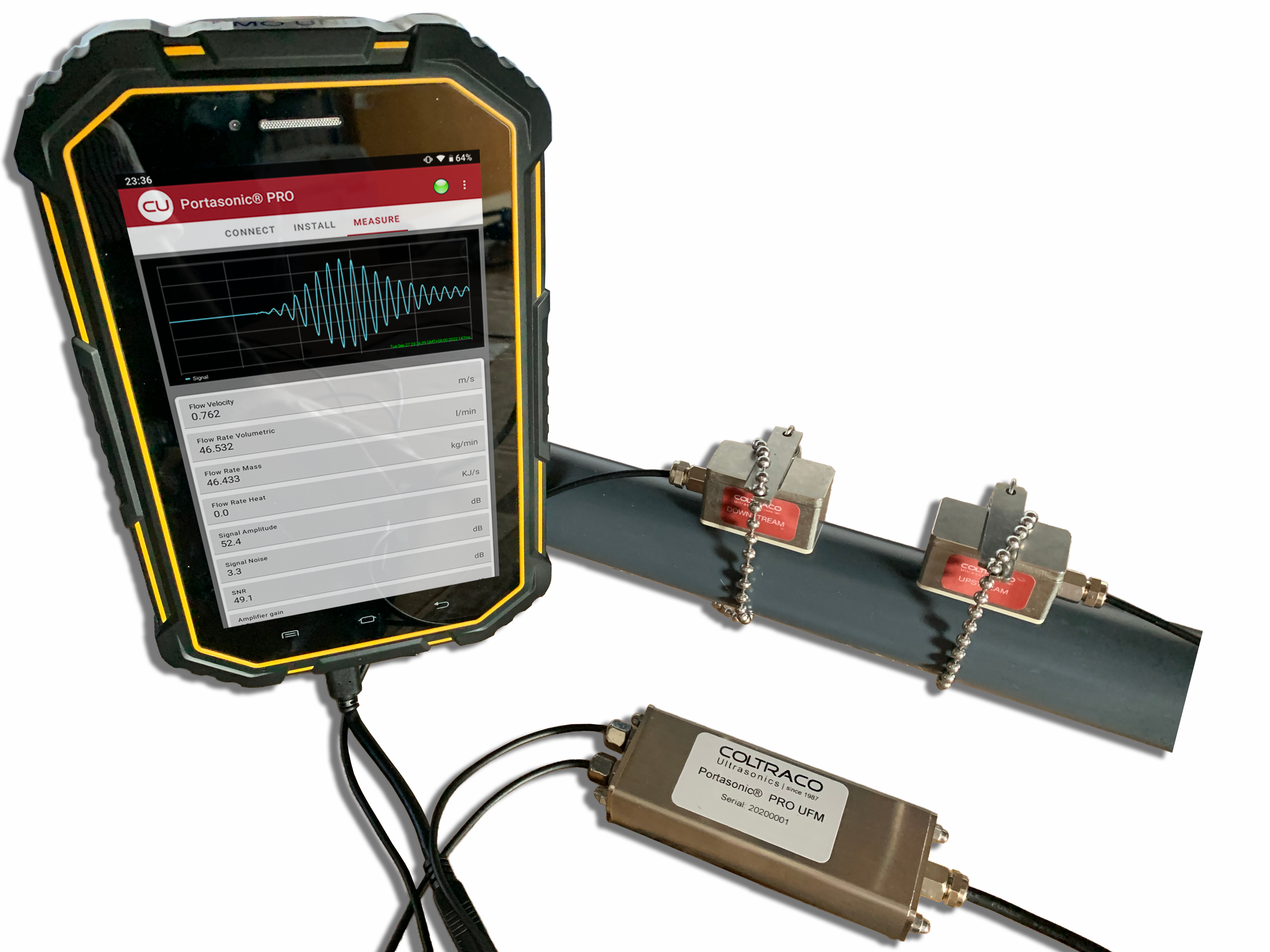

Draagbare ultrasone clamp-on flowmeter op een tablet met drukcalculator / Portasonic® PRO

De Portasonic® PRO combineert de functionaliteit van de Portasonic 2.FL0 bij het niet-invasief meten van stroomsnelheden met de Portasonic CALCULATOR, het eerste instrument dat in staat is om de interne druk in leidingen te bepalen met behulp van niet-invasieve, externe stroomtechnologie.

Binnen dit geïntegreerde apparaat kunnen gebruikers de vloeistofstroomsnelheden in hun leidingen nauwkeurig op een niet-invasieve manier meten met behulp van een van ‘s werelds toonaangevende niet-invasieve stroommetertechnologie voor een breed scala aan onderhouds- en inspectiebehoeften – nauwkeurig tot 0,5% van de werkelijke stroomsnelheid . De technologie is onafhankelijk geverifieerd in een ISO 17025-laboratorium en kan een nauwkeurigheid bereiken van +/- 0,5% van het werkelijke debiet.

Gebruikers kunnen deze gemeten stroomsnelheid en leidinginformatie vervolgens in het apparaat invoeren om de interne leidingdruk te berekenen. De algoritmen die betrokken zijn bij het berekenen van de interne leidingdruk gebruiken een empirische vergelijking die is afgeleid van de wetten van de vloeistofdynamica om de vloeistofdruk te berekenen met een nauwkeurigheid van 5%. Onze kennis van de eigenschappen van meer dan 19 verschillende vloeistoffen en 23 verschillende gangbare leidingmaterialen heeft ons in staat gesteld een gedetailleerd inzicht te verwerven in de druk die nodig is om verschillende vloeistoffen met verschillende stroomsnelheden aan te drijven.

Waarom kiezen voor niet-invasieve ultrasone transittijdtechnologie in plaats van inline flowmeters?

1. Vast te klemmen, draagbaar en niet-invasief waardoor een enkel instrument kan worden gebruikt over meerdere verschillende pijpen/pijpsecties
2. Geen installatiekosten zoals boren in leidingen, hierdoor is er geen uitvaltijd naar het leidingnet
3. Omdat er geen contact is met de te meten vloeistof, is er geen risico op drukverlies in uw leidingnetwerk
4. Zoals hierboven beschreven, kan de vloeistof de flowmeter niet beschadigen, wat zou kunnen bijdragen aan een langere levensduur en lagere onderhoudskosten in vergelijking met inline flowmeters die in contact staan ​​met de vloeistof en het risico lopen te worden beschadigd door de onder druk staande vloeistof

Waarom interne leidingdruk meten?

De druk in een leidingsysteem moet nauwlettend worden gecontroleerd om ervoor te zorgen dat deze de veilige toleranties niet overschrijdt. Kritisch hoge drukken kunnen leiden tot leidingbreuk, schade aan eigendommen en risico’s voor het personeel. De duurzaamheid en veilige werking van leidingen, pompen en aanverwante apparatuur worden ook beïnvloed door druk. Kennis van de druk in een leidingsysteem is daarom belangrijk om ervoor te zorgen dat de stroming op een veilige en duurzame manier verloopt zoals verwacht.

Belangrijkste kenmerken van de Portasonic® PRO

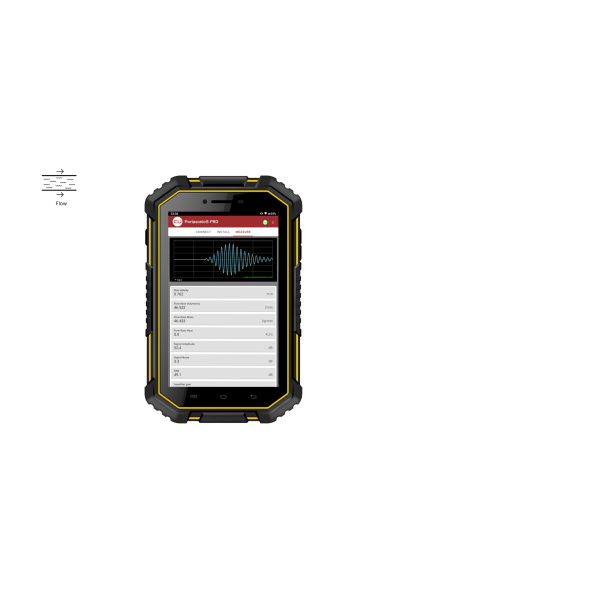

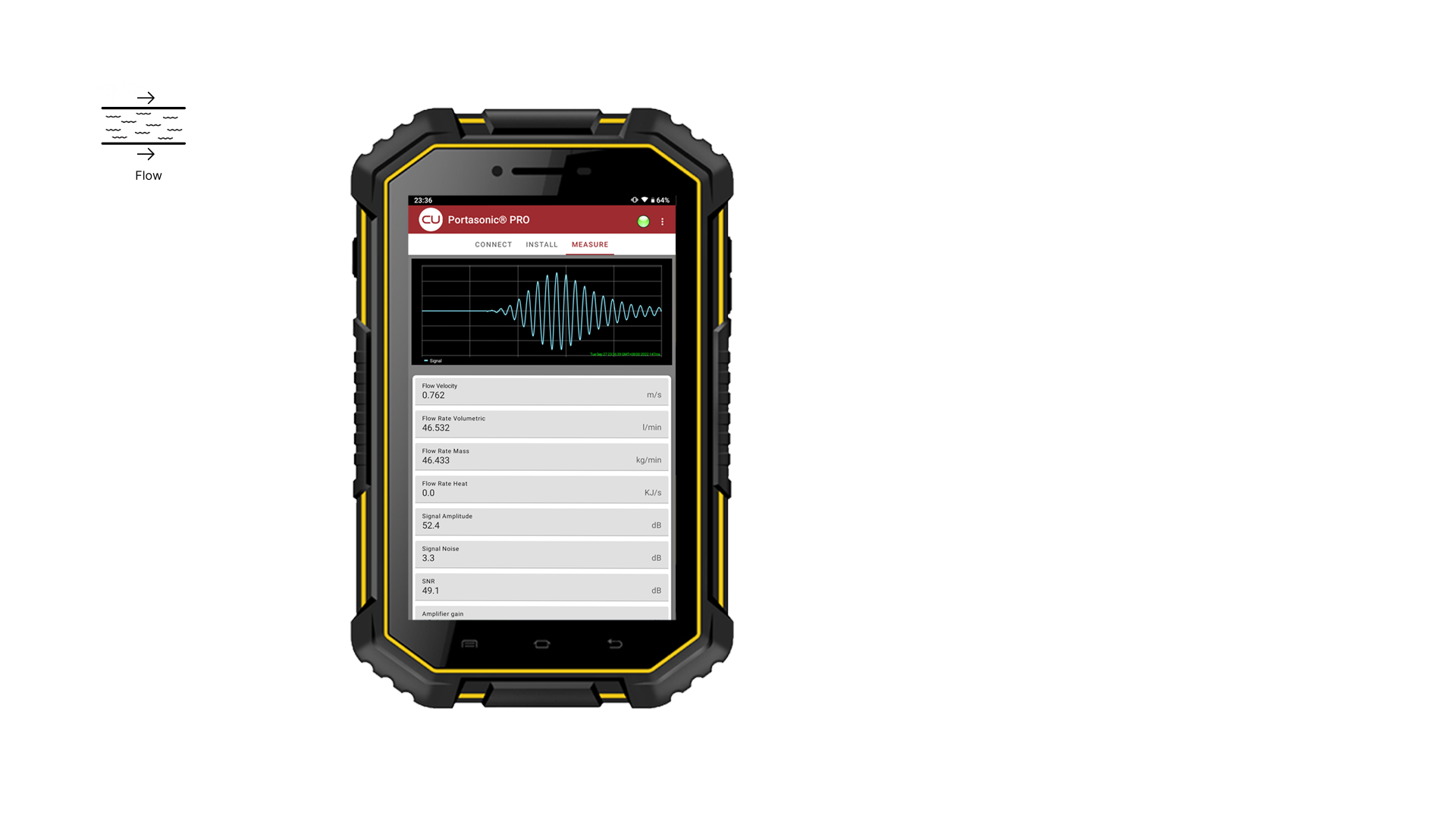

• Meet stroomsnelheden niet-invasief en bereken snel en eenvoudig de druk met behulp van een intuïtieve touchscreen-tablet
• Gegevens opslaan in records en exporteren via USB of e-mail om traceerbaarheid te garanderen
• Records filteren op datum of op pijp
• Houdt rekening met temperatuur en materiaalruwheid om resultaten met de hoogst mogelijke nauwkeurigheid te produceren
• Bepaal of uw leiding onder een veilige tolerantie staat
