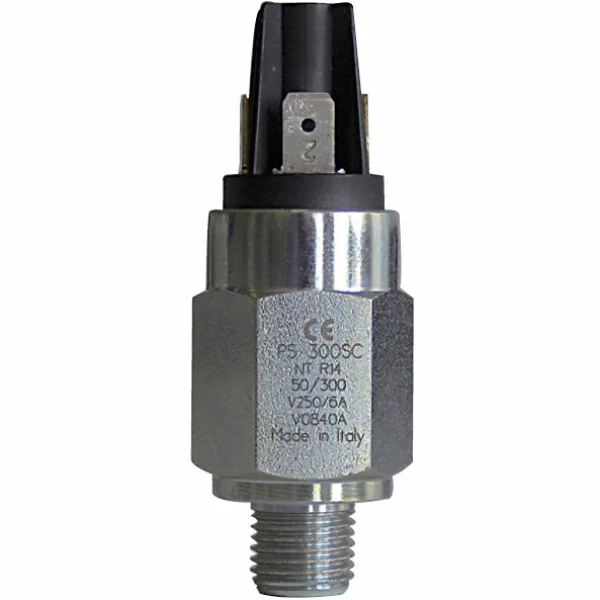

Instelbare drukschakelaar met SPDT contact type MS / PS

Instelbereik: 0,2 … 2 Bar

Elektromechanisch verstelbare hoogspanning drukschakelaar (max 250 Volt), SPDT contacten, elektrische aansluiting faston 6,3 x 0,8 IP00. Sleutel zeskantig lichaam 24. IP65 elektrische bescherming met CP65 beschermkap wordt apart geleverd. Procesaansluitingen met schroefdraad.

Schakel belasting	6 (2) A / 250Vac 2 (1) A / 24Vdc
Elektrische verbinding	Push-on terminals 6,3×0,8
Instelbereik	0,2 … 2 bar; 1 … 10 bar; 10 … 50 bar; 10 … 100 bar; 30 … 150 bar; 50 … 300 bar
Max. Statische druk	300 bar, 600 bar (afhankelijk van het mogelijke drukbereik en het lichaamsmateriaal)
Hysterese	ca. 15% setpoint aanpassing
Bedrijfstemperatuur	-30C… +140C (volgens materiaal membraan / zuigerafdichting)
Contact (zonder druk)	SPDT
Lichaams materiaal	Messing – Verzinkt staal – RVS 316 op aanvraag voor alle modellen
Diafragma / zuigerafdichting	HNBR – FKM – Rode siliconen – EPDM – Neopreen – Roestvrij staal alleen voor MS2 en MS10 modellen max. druk statisch 40 bar (-30C tot + 40C)
Draden	Versmalling: G1 / 8 BSPT –G1 / 4BSPT –M10x1 Parallel: M12x1.5 – G1 / 4 BSPP – G1 / 8 BSPP
Bescherming	IP00 (terminals) IP65 (met CAP13) IP54 (met CAP16)
Mechanische levensduur	10 ⁶ operaties
Grootte	Body 24 AF Max hoogte 57 mm
Certificaten en goedkeuringen	CE
Opties	Instelling instelpunt stijgend Instelling instelpunt aflopend Gouden contacten Ontvetten voor zuurstoftoepassingen Gastest Uitvoering met hoge druk IP67-bescherming Speciale schroefdraadverbindingen

Drukbereik (Bar)	0,1..1, 0,2..2, 1,5..10, 15..50, 40..300, 40..80, 9..20
Overdruk max.	300, 600
Max supply	220 V
Merk	Sensors.nl
